Akumulator Piston

Definisi dan Struktur Inti
Akumulator piston termasuk dalam kategori akumulator yang diisolasi secara hidrolik. Ini terutama terdiri dari komponen-komponen berikut:
1. Struktur Utama: Termasuk silinder (ruang oli), piston, kamar gas, dan penutup ujung. Piston terletak di dalam silinder, memisahkan ruang fluida hidrolik (bagian bawah) dari kamar gas (bagian atas).
2. Sistem Penyegelan: Segel presisi tinggi dipasang di kedua sisi piston untuk mencegah gas merembes ke dalam cairan hidrolik, sehingga menjaga kebersihan cairan hidrolik.
3. Katup Kontrol: Biasanya dilengkapi dengan katup pra-pengisian dan katup periksa untuk mengisi gas terkompresi dan mengontrol aliran cairan hidrolik.

Prinsip Kerja
Proses kerja akumulator piston mirip dengan "pegas" raksasa:
1. Tahap Penyimpanan Energi: Ketika tekanan dalam sistem hidrolik meningkat (di atas tekanan pra-pengisian gas), cairan hidrolik memasuki akumulator melalui katup periksa, mendorong piston ke atas dan menekan gas di bagian atas. Ketika volume gas berkurang, energi disimpan.
2. Tahap Pelepasan Energi: Ketika sistem memerlukan energi hidrolik tambahan (tekanan turun), gas terkompresi mengembang dengan cepat, mendorong piston ke bawah. Gerakan piston ke bawah memaksa cairan hidrolik kembali ke sistem, melepaskan energi.

Catatan Pemesanan
1. Misalnya: Tekanan nominal: 31,5MPa. Diameter bagian dalam cangkang (mm): 180mm, volume nominal: 20L, port hidrolik: berulir; jenis ulir tutup ujung: jantan, sedang: oli hidrolik; kode model umum untuk akumulator piston adalah: HXQ-A-20/31.5-L-Y-180.
2. Untuk kebutuhan khusus akumulator pistion, silakan hubungi kami.
3. Kami berhak merevisi desain.

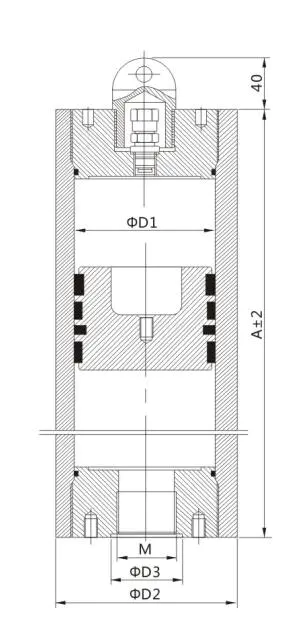

Kode Model dan Ukuran

	Kode Model	Volume Nominal (L)	ΦD1 (mm)	ΦD2 (mm)	Sebuah (mm)	Tekanan Operasi yang Diijinkan (MPa)	ΦD3 (mm)	M	Berat (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10~31.5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31.5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31.5	35	M27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31.5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31.5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31.5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31.5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31.5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31.5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31.5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31.5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31.5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31.5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31.5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31.5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31.5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31.5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31.5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31.5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31.5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31.5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31.5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31.5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31.5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31.5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31.5	80	M72×2	900
